隨著電子技術(shù)和科技的迅速發(fā)展，直讀光譜儀也得到了不斷的發(fā)展和提高，特別是快速測(cè)量法的出現(xiàn)，不僅提高了高、低含量的測(cè)量精度，而且擴(kuò)大了測(cè)量的動(dòng)態(tài)范圍。

一、SPECTRO光譜分析儀簡(jiǎn)介

SPECTRO LAB光譜儀的分析通道可設(shè)置到80多個(gè)，而且完成一次試樣的分析時(shí)間為 20秒鐘左右?？梢酝瑫r(shí)分析樣品中的常量合金元素和痕量雜質(zhì)元素，且可分析多種基體材料。

分析時(shí)，如果選用峰值積分(PLMS)程序,還可用于固溶及非固溶元素的分析。這種狀態(tài)分析對(duì)鋼鐵中的連續(xù)澆鑄工藝控制是很重要的。

二、SPECTROLAB的生產(chǎn)應(yīng)用

SPECTRO LAB光譜儀可擔(dān)負(fù)普通鋼中的低合金鋼、中高貧鋼、生鐵球鑄鐵、鋁合金等種原料、外協(xié)、外購(gòu)件的進(jìn)出廣檢驗(yàn)工作。由于樣品預(yù)制簡(jiǎn)單，分析時(shí)間較短,結(jié)果為計(jì)算機(jī)處理，所以效率較高?？沙袚?dān)化驗(yàn)室手工分析的大部分分析工作。對(duì)鑄造鐵水的熔煉、配料、成分控制起了可替代的重大作用。也對(duì)產(chǎn)品的大量外購(gòu)?fù)鈪f(xié)零部件的材料成份控制起到了質(zhì)量把關(guān)的作用，滿(mǎn)足企業(yè)高速運(yùn)轉(zhuǎn)的需求。

三、使用注意事項(xiàng)

1. 試樣的制備

在分析過(guò)程中,制備好樣品是分析結(jié)果正確與否的關(guān)鍵。

（1）對(duì)鑄鐵(包括 HT、QT)，需將樣品進(jìn)行自口化處理，否則C、S等元素將得不出正確的分析結(jié)果。樣品要有代表性。分析表面不能有氣孔、砂眼、裂紋等缺陷。

（2）對(duì)鋼鐵材料進(jìn)行分析時(shí)，如果分析面在軋制表面附近時(shí)，要考慮軋制過(guò)程中可能引起的脫炭對(duì)分析結(jié)果的影響。儀德公司得到過(guò)用戶(hù)的反饋，曾經(jīng)分析過(guò)一塊厚5mm的45#鋼板。由于開(kāi)始結(jié)果不合格，多逐層打磨復(fù)做，結(jié)果都不相同(見(jiàn)表)。考慮到是表面脫炭造成，經(jīng)金相分析證實(shí)了這一看法。所以類(lèi)似的情況制樣時(shí)一定要去掉表面脫炭層。

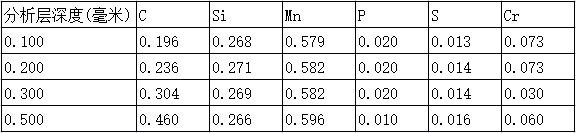

樣品分析結(jié)果(W%)

2. 電極清潔

激發(fā)時(shí)金屬材料會(huì)在電極上產(chǎn)生黑色沉積物，為保證火花激發(fā)正常，應(yīng)在每次激發(fā)后用電極刷清理電極。

3. 氬氣供應(yīng)

在停機(jī)時(shí)間較長(zhǎng)，重新開(kāi)機(jī)分析樣品前，應(yīng)選擇手動(dòng)充方式延長(zhǎng)沖顯時(shí)間，以保證分析結(jié)果的準(zhǔn)確。

4. 分析用標(biāo)準(zhǔn)樣品的準(zhǔn)備

光譜分析測(cè)定樣品與其他方法相比，確實(shí)具有樣品處理簡(jiǎn)單、自動(dòng)化程序高、分析速度快、操作簡(jiǎn)便、減輕了勞動(dòng)強(qiáng)度、提高了勞動(dòng)生產(chǎn)力、節(jié)約了電力、準(zhǔn)確度高等特點(diǎn)，但在一些方面，也還有不少問(wèn)題需待解決。如鑄鐵非白口化樣品分析時(shí)，C、S 元素分析對(duì)樣品狀態(tài)要求較高。且光電光譜分析只是一個(gè)相對(duì)分析方法,試樣的組成,結(jié)構(gòu)狀態(tài),激發(fā)條件等難于完全控制，一般需用一套相應(yīng)的標(biāo)準(zhǔn)樣品進(jìn)行匹配，而和各種材料相對(duì)應(yīng)的標(biāo)準(zhǔn)樣品的供應(yīng)種類(lèi)都還較少等,這些都是需要改進(jìn)的地方。
